Thermische Infrastruktur · Einsatzbibliothek

PCM-Produkte für Kälte- und Wärmespeicherung

Diese Bibliothek bildet die einsetzbaren Ebenen der Passive-Edge-Plattform ab: Materialien, Standardplatten, thermische Kerne und projektbezogene Kapazitätseinheiten.

Materialkapazität · Modulkapazität · Systemkapazität

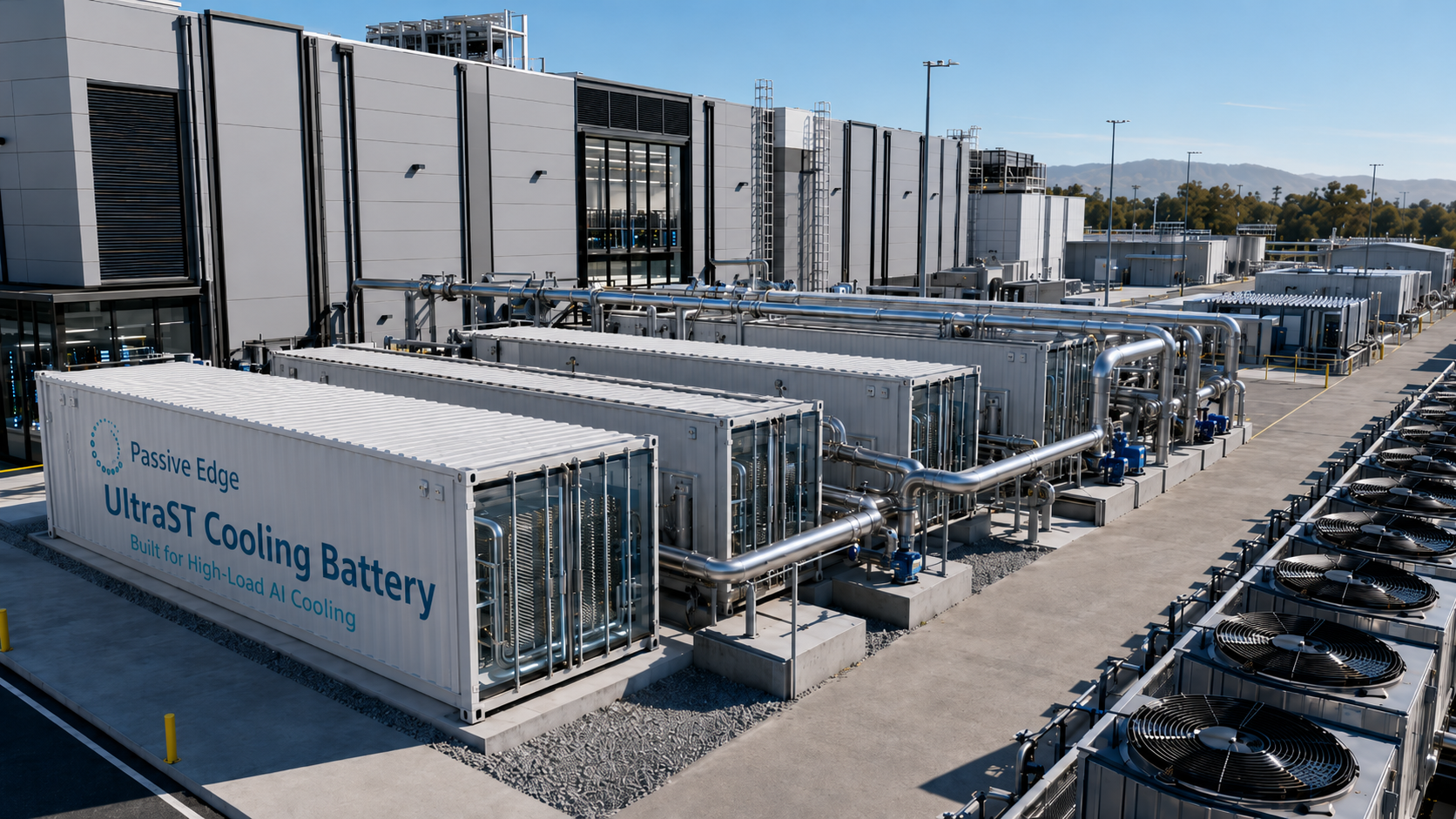

Standard-Kühlcontainer für Rechenzentren
01 / Materialbibliothek

Materialien nach Typ und Phasentemperatur.

Kältespeichermaterialien

PCM von negativ bis 32 °C

Für Kühlkette, Kaltwasser in Rechenzentren, LNG-Kälterückgewinnung und sommerliche Gebäudepufferung — anorganische, organische und Verbundsysteme.

Wärmespeichermaterialien

PCM von 42 bis 120 °C

Für Heizung, Abwärmerückgewinnung, Prozesswärmepufferung und hochtemperaturseitiges Thermomanagement.

Materialform

Bulk-PCM

Standardisierte Pure-PCM-Einträge; technische Daten stehen im TDS des jeweiligen Phasenwechseltemperaturs.

Materialform

Nano- / mikroverkapseltes PCM

Technische Verkapselung für Verbundmaterialien, Beschichtungen, Slurries und mikro-/nanoverkapselte Kältespeicherprodukte.

02 / Standardplatten-Katalog

Standardplatten nach Produktlinie und Phasenwechseltemperatur.

Gebäudekomfort-Standardplatte

edge comfort Innenraum-Temperaturregelungsmodul

Festkörper-PCM-Standardplatten für Deckenhohlräume, Fensterbankmöbel und Innenaufbauten, zur Dämpfung täglicher Temperaturschwankungen und für besseren Innenraumkomfort.

300 × 300 mm · T3 30 / T5 50 mm · sechs Phasenwechseltemperaturen, 22–32 °C · 0.154–0.257 kWh/Platte

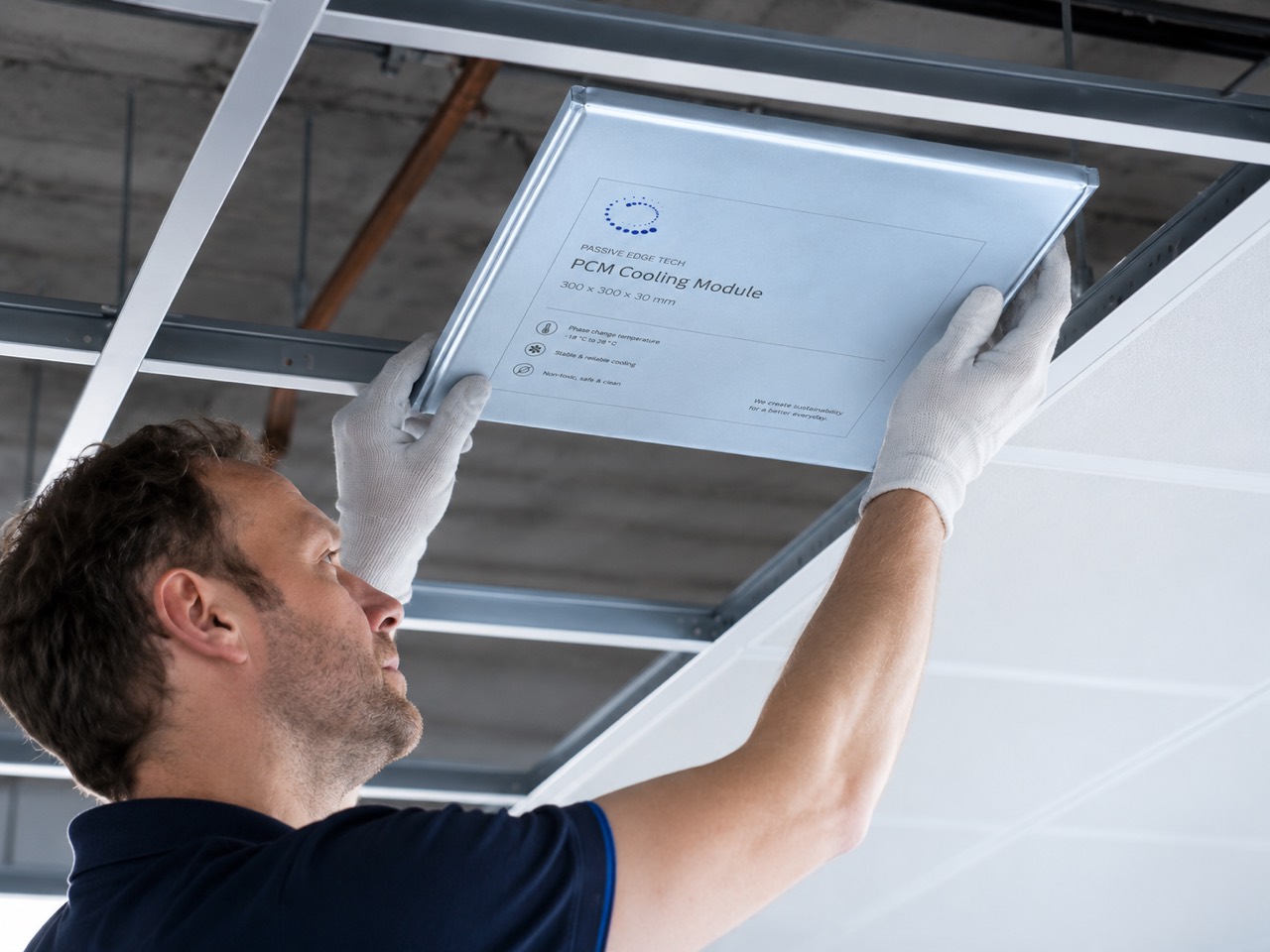

edge comfort PCM-Standardplatte Deckenmontage
PE-DC-CS

Rechenzentrum-Kältespeicher

5–32 °C, für Kaltwasserpufferung, Lastverschiebung und Stabilisierung des Kühlkreislaufs.

PhasenwechseltemperaturChemieAnfrage
5 °C0.276-0.399 kWhE-Mail-Anfrage
7 °C0.264-0.434 kWhE-Mail-Anfrage
10 °C0.260-0.456 kWhE-Mail-Anfrage
12 °C0.265 kWhE-Mail-Anfrage
15 °C0.279-0.479 kWhE-Mail-Anfrage
17 °C0.271 kWhE-Mail-Anfrage
18 °C0.279-0.503 kWhE-Mail-Anfrage
20 °C0.276-0.502 kWhE-Mail-Anfrage
21 °C0.274 kWhE-Mail-Anfrage
22 °C0.269-0.503 kWhE-Mail-Anfrage
23 °C0.286 kWhE-Mail-Anfrage
24 °C0.274-0.575 kWhE-Mail-Anfrage
25 °C0.272 kWhE-Mail-Anfrage
26 °C0.288-0.564 kWhE-Mail-Anfrage
27 °C0.286 kWhE-Mail-Anfrage
28 °C0.272 kWhE-Mail-Anfrage
30 °C0.265-0.557 kWhE-Mail-Anfrage
32 °C0.261 kWhE-Mail-Anfrage
PE-LNG

LNG-Kälterückgewinnung

Negative Phasenwechseltemperaturen, für LNG-Kälterückgewinnung und Niedertemperatur-Prozesspufferung.

PhasenwechseltemperaturChemieAnfrage
−39 °C0.529 kWhE-Mail-Anfrage
−24 °C0.480 kWhE-Mail-Anfrage
−21 °C0.656 kWhE-Mail-Anfrage
−19 °C0.493 kWhE-Mail-Anfrage
−15 °C0.459 kWhE-Mail-Anfrage
−10 °C0.474 kWhE-Mail-Anfrage
−5 °C0.495 kWhE-Mail-Anfrage
PE-HT

Wärmespeicher

Veröffentlichte Phasenwechseltemperaturen für Heizung, Abwärmerückgewinnung und Prozesswärmemanagement.

PhasenwechseltemperaturChemieAnfrage
49 °C0.262 kWhE-Mail-Anfrage
58 °C0.543 kWhE-Mail-Anfrage
61 °C0.258 kWhE-Mail-Anfrage

Datenquelle: aktive Pure-PCM-Produkte und aktive RD-Standardenthalpien mit hochgeladenem Standarddiagramm. Produkte ohne Standarddiagramm sind zur Abstimmung mit dem Technikteam gekennzeichnet.

03 / Standardcontainer

20-Fuß-PCM-Container für Kälte- und Wärmespeicherung

Standardcontainer

PE-TES-20-4080 · Außenmaße (L × B × H) · 6 058 × 2 438 × 2 591 mm

Pro Container sind 1.728 Standard-PCM-Platten (800 × 400 mm) in 12 herausnehmbaren Gestellen gestapelt. Kältespeicherung bei 7 °C und Wärmespeicherung bei 40 °C nutzen dieselbe Gehäusegröße.

Schema von PCM-Platten, Speicherkern und Gehäuse
